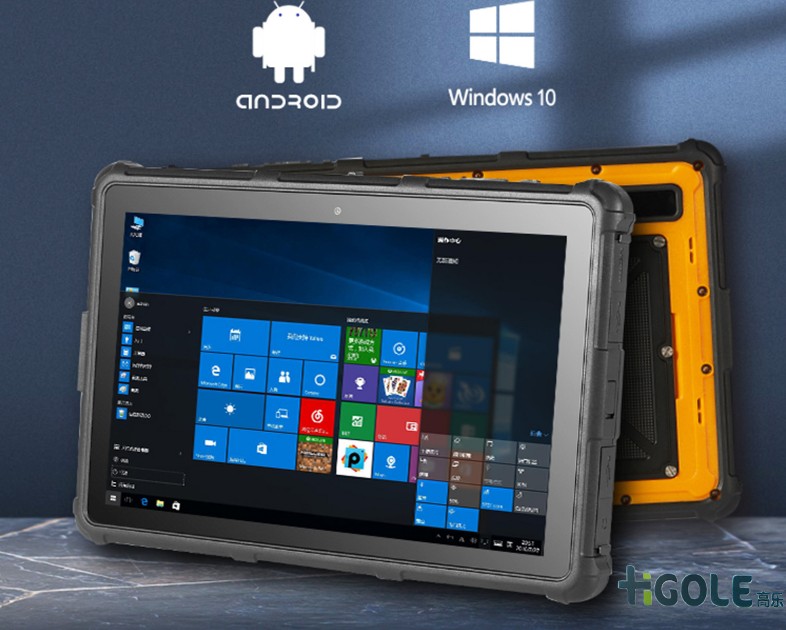

戶外高亮手持工業三防平板電腦設計與介紹

前海高樂設計開發的核心板采用英特爾N4120/瑞芯微RK3399處理器，最高運行速度達到2.0GHz。該款核心板支持Windows/Android操作系統，具有高性能、低功耗、可擴展性強的優點。工業平板電腦集成多種無線通信體制、三防一體化工業結構設計和電源管理設計。

前海高樂便攜式工業平板電腦（PAD）的整機性能指標參數，主要是：尺寸：29cm*20.9cm*2.8cm；主板：N4210/RK3399；存儲：8+128GB SSD；顯示分辨率：1920*1200；無線通信：3G/4G；局域網：802.11b/g/n；北斗/GPS頻段：北斗：B1 1561.098MHZ;GPS ：L1 1575.42MHZ。北斗/GPS靈敏度：-160dbm@跟蹤;-145dbm@捕獲； 運行溫度：-10℃-+55℃。定位精度：2.5m(最高達到厘米級)；以太網口：100/1000M bps；USB 接口：USB 2.0/3.0。電池容量：12000毫安，12V/3AH；整機功耗：7.5W；續航時間：8h以上。

平板電腦集成多種無線通信體制，采用內置天線，其優點是系統結構緊密，但是內部諸多無線通信子系統同時工作時，存在互相影響、互相干擾的問題。因此采取多模天線CAD 預仿真及效率評估，優化布局及優化天線參數設計，并在硬件電路設計中采用模塊分割及模塊屏蔽措施，以及電路采用抗EMI設計措施，使其多模兼容工作時達到互相影響最小，即解決多模融合下的電磁兼容性問題。

防雨淋防塵設計：設備的外接口，全部采用防水型航空連接器，使得設備與外部的連接接口實現防水功能。設備外殼的合攏面使用橡膠墊圈，其形狀類似于“O”形，優點是使用螺絲固定后，對接面可以形成密封圈。此外，音頻接口添加防水膜層，該防水膜層具有透氣不透水的功能，這樣就具有阻隔水分子的通過且能傳播聲音的效果。

防跌落抗震設計：防水航空連接器具有互鎖功能，防止設備受到震動時連接器脫落，提高連接可靠性。設備外殼的四個角添加橡膠保護墊，防止跌落時損壞。

前海高樂無風扇工業級平板電腦，其工作溫度范圍、機身防水、防塵、抗震、抗沖擊的效果也出類拔萃，同時具備4G漫游功能，唯一的缺點是不能打電話。這種基于Windows和安卓開發的專用平板電腦設計與實現，該款專用平板電腦僅支持4G信號，同時還支持千兆網絡及RS232數據對接與交互，在線身份識別與查閱，1.8G專網使用功能，掃描頭讀取數據等。因此，開發出種能隨時隨地進行信息交流和信息處理，并且滿足野外便攜使用的工業化平板電腦一直是前海高樂的使命。
